ROLLDYNA
개요

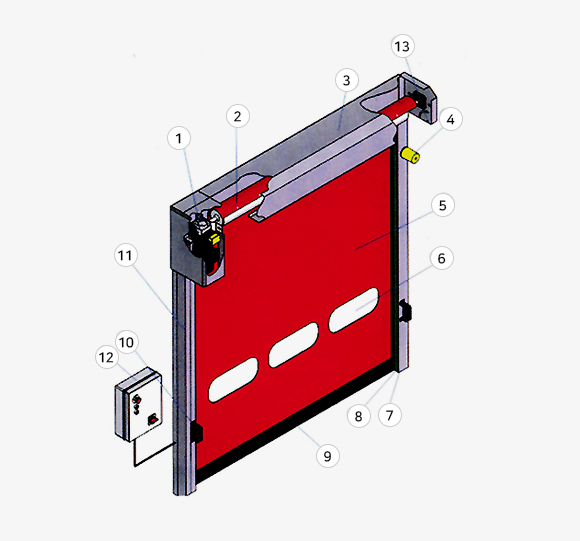

주요부분 명칭KEY
- 1. 사이드 기어드 모터 Side gearmotor
- 2. 롤러 Roller
- 3. 상부 프레임 커버 Horizontal frame casing
- 4. 경광등 Flashing light
- 5. 커텐 Curtain
- 6. 채광창 Window
- 7. 슬라이딩 가이드 Sliding guide
- 8. 커텐측면 지퍼 Cogged curtain side edge
- 9. 후렉시블 중량바 Ballasted bottom dege
- 10. 안전센서 Lower photocell set
- 11. 사이드 프레임 커버 Column frame and casing
- 12. 제어박스 Control board
- 13. 상부센서 Upper photocell set
사양

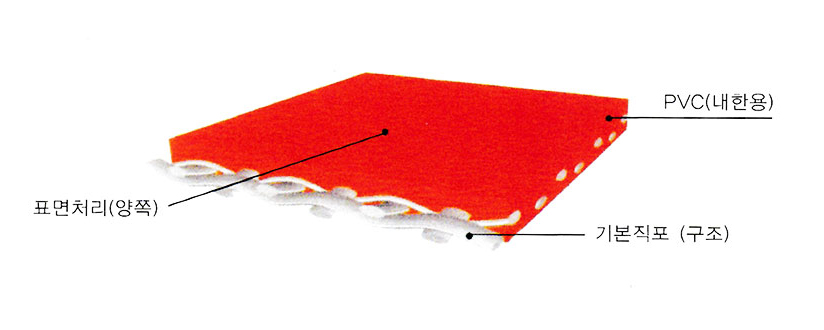

코팅 TYPE과 마무리
- 코팅 재료
- PVC (내한용)
- 커텐 코팅
- 양면으로 카렌다, 압출방식
- 무게
- 900/1,300 (g/㎡) DIN EN ISO 2286-2
- 인장강도
- 4,300/4,000(N/50㎜) DIN EN ISO 1421/V1
- 인열강도
- 500/500(N) DIN 53363
- 접착력
- 20(N/㎝) LB 3.04-1
- 저온저항성
- -40℃ DIN EN 1876-1
- 고온저항성
- +80℃ LB 3.15
- 내광견뢰도
- > 6 주, 등급 DIN EN ISO 105 B02
- 절곡강도
- 겹치거나 접은 금이 없음 100,000 × @ DIN 53359 A
직포 Base fabric
- 재질
- DIN ISO 2,076
- 단섬유 번수
- 1,100 DTEX (섬유 굵기 단위) DIN ISO 2,066
- 짜는 법
- P 2/2
- 주
- DIN EN 12641-2와 일치함
천 두께별 색상차트 0.9 mm / 900 gr / ㎡
- RAL 1003 SIMIL
- RAL 2004 SIMIL
- RAL 3002 SIMIL
- RAL 5002 SIMIL
프레임 표준 색상 차트
- RAL 9010
- RAL 3000
- RAL 5010
- RAL 6005
- RAL 7037
특징
- 개폐속도가 초고속이다. (2.5 m/sec)
- 기밀성이 뛰어나다. (100%)
- 청결성이 우수하다. (정전기 방지 및 내오염 처리)
- 유지관리가 편리하다.
- 안전성이 뛰어나다.
- 내풍압 30 m/sec

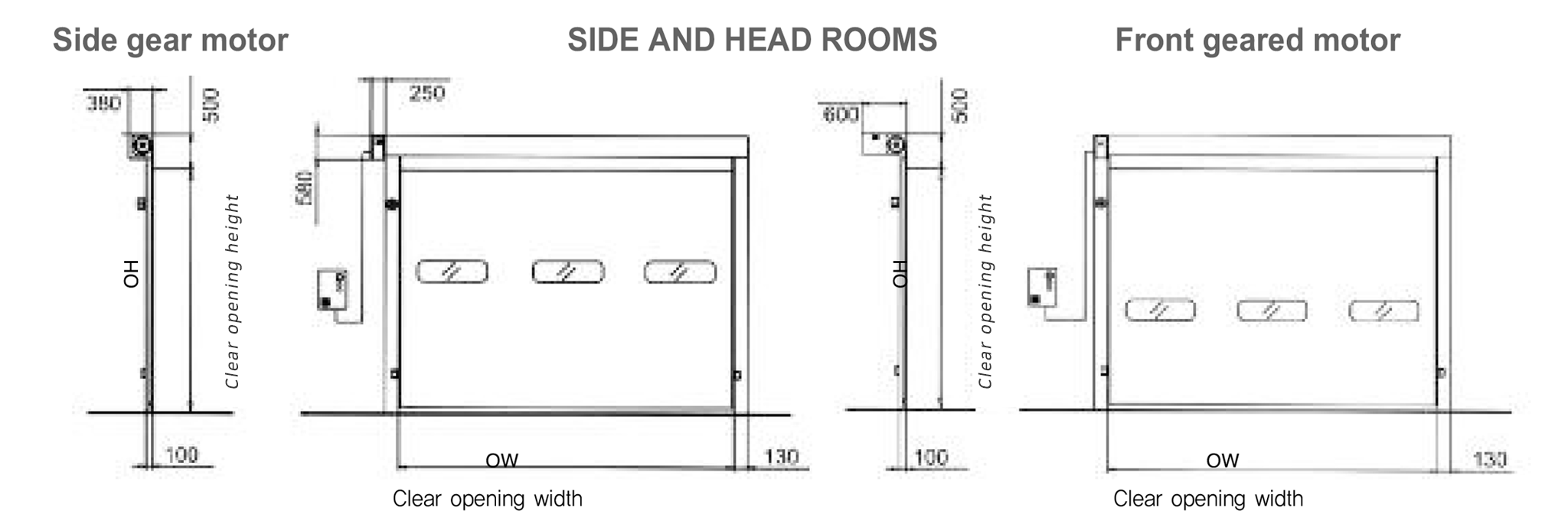

도면
